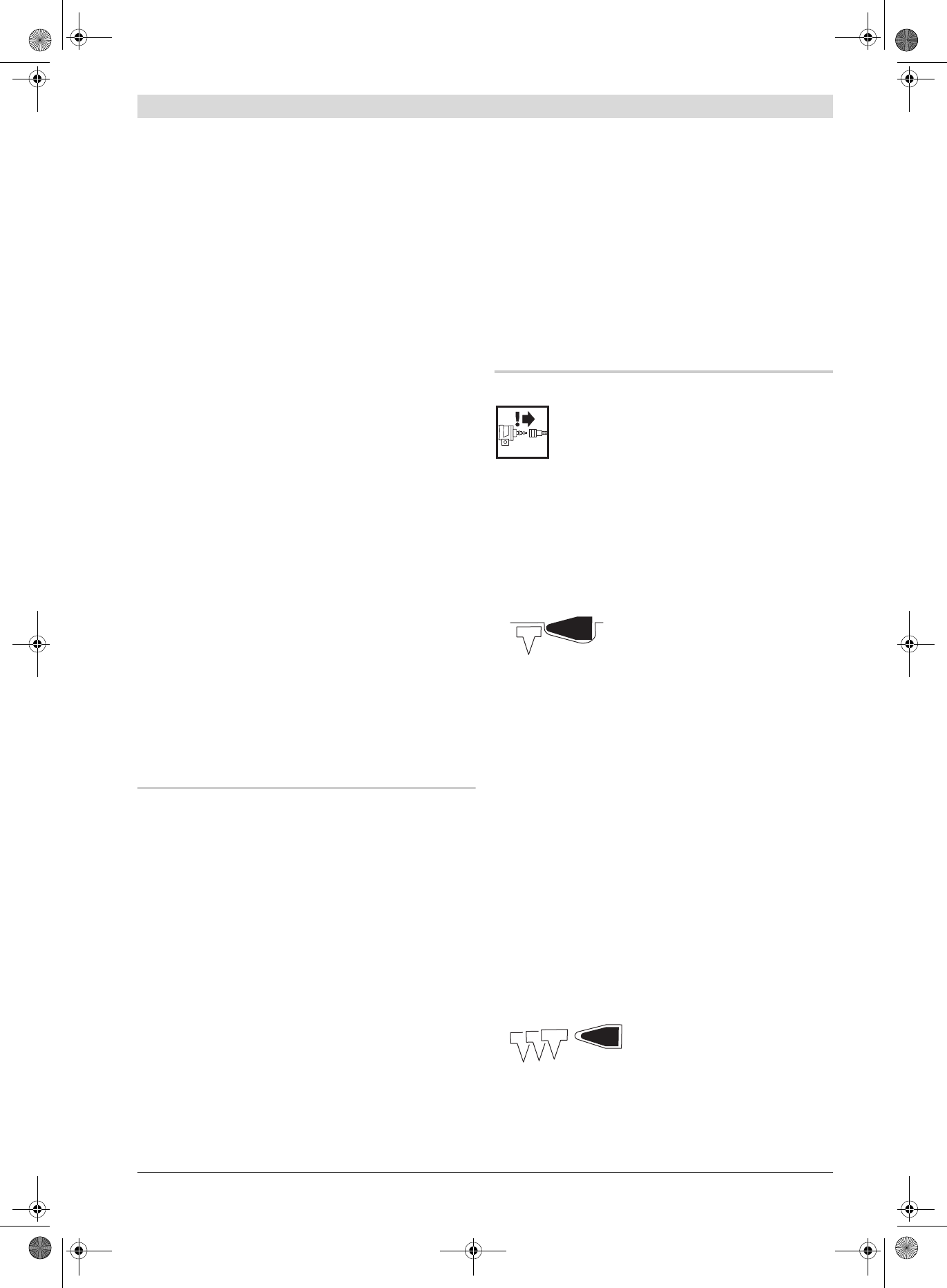

Deutsch | 13

Bosch Power Tools 1 609 929 U13 | (9.12.09)

– Ziehen Sie den Magazinschieber 11 leicht zurück und

drücken Sie den Knopf der Magazinschieber-Sperre 7

nach innen.

– Führen Sie den Magazinschieber vorsichtig nach vorne

bis er den Klammerstreifen berührt.

Hinweis: Lassen Sie den Magazinschieber nicht unge-

führt zurückschnappen. Der Magazinschieber könnte da-

bei beschädigt werden, und es besteht die Gefahr, dass

Ihre Finger eingeklemmt werden.

GSK 50 (siehe Bilder C1

–C2)

– Drücken Sie die Magazin-Sperre 14 und ziehen Sie

gleichzeitig das Magazin 8 bis zum Anschlag nach hin-

ten.

– Reinigen und schmieren Sie bei Bedarf die Magazin-

schiene 20.

– Legen Sie einen passenden Nagelstreifen 19 ein.

Die Nagelspitzen sollten dabei nach Möglichkeit die

Magazinschiene 20 berühren.

– Schieben Sie den Nagelstreifen im Magazin ganz nach

vorne.

– Schieben Sie das Magazin ein bis die Magazin-Sperre

14 wieder einrastet.

Bestücken Sie das Magazin, wenn die roten Balken der

Nachfüllanzeige 15 zur Hälfte sichtbar sind.

Betrieb

Auslösesysteme

Das Druckluftwerkzeug kann mit zwei verschiedenen

Auslösesystemen betrieben werden:

– Einzelauslösung mit Sicherungsfolge

Bei diesem Auslösesystem muss zuerst die Auslösesi-

cherung 2 fest auf das Werkstück gesetzt werden. Ein

Eintrei/jointfilesconvert/248898/bgegenstand wird erst dann ausgeschossen,

wenn der Auslöser 10 gedrückt wird.

Danach können weitere Eintreibvorgänge nur dann

ausgelöst werden, wenn der Auslöser und die Auslöse-

sicherung zuvor wieder in die Ausgangslage versetzt

worden sind.

– Kontaktauslösung

Bei diesem Auslösesystem muss zuerst der Auslöser 10

gedrückt werden. Ein Eintrei/jointfilesconvert/248898/bgegenstand wird immer

dann ausgeschossen, wenn bei gedrücktem Auslöser

die Auslösesicherung 2 fest auf das Werkstück gesetzt

wird.

Damit wird eine höhere Arbeitsgeschwindigkeit er-

reicht.

Zum Einstellen des Auslösesystems dient der Umschalter

Inbetriebnahme

Unterbrechen Sie die Luftversorgung, bevor

Sie Geräteeinstellungen vornehmen, Zube-

hörteile wechseln oder das Druckluftwerk-

zeug weglegen. Diese Vorsichtsmaßnahme

verhindert den unbeabsichtigten Start des

Druckluftwerkzeugs.

Arbeiten mit Einzelauslösung (siehe Bild D)

– Drücken Sie den Umschalter 9 nach innen und kippen

Sie ihn gleichzeitig in die untere Stellung, bis er wieder

einrastet.

Das Auslösesystem „Einzelauslö-

sung“ ist eingestellt.

– Lassen Sie den Umschalter 9 wieder los.

– Setzen Sie die Mündung 13 oder ggf. den gummierten

Werkstückschoner 1 fest auf das Werkstück auf, bis die

Auslösesicherung 2 ganz eingedrückt ist.

– Drücken Sie anschließend kurz den Auslöser 10 und

lassen ihn wieder los.

Dabei wird eine Klammer (GTK 40) oder ein Stauch-

kopfnagel (GSK 50) ausgeschossen.

– Lassen Sie das Druckluftwerkzeug vom Werkstück zu-

rückprallen.

– Für einen weiteren Eintreibvorgang heben Sie das

Druckluftwerkzeug ganz vom Werkstück ab und setzen

es an der nächsten gewünschten Stelle wieder fest auf.

Arbeiten mit Kontaktauslösung (siehe Bild E)

– Drücken Sie den Umschalter 9 nach innen und kippen

Sie ihn gleichzeitig in die obere Stellung, bis er wieder

einrastet.

Das Auslösesystem „Kontaktaus-

lösung“ ist eingestellt.

– Lassen Sie den Umschalter 9 wieder los.

– Drücken Sie den Auslöser 10 und halten Sie ihn ge-

drückt.

OBJ_BUCH-1038-001.book Page 13 Wednesday, December 9, 2009 1:38 PM
